GH2 Source wurde entwickelt, um hochverdichteten Wasserstoff an der Abgabestelle der Quelle zur Befüllung der Trailer zu messen. Die Mengenmessanlage hebt sich durch eine temperaturunabhängige Durchflussmassen-Messung von Konkurrenzsystemen ab und garantiert, dank der Zertifizierung gemäß der Mess- und Eichverordnung, eine rechtskonforme Abrechnung, hohe Genauigkeiten und eine sichere Anwendung des Systems.
GH2 SOURCE: Rechtssicherheit und Vertrauen durch Eichrechtskonformität bei der Wasserstoffmessung
GH2 SOURCE bietet eine speziell entwickelte Lösung für Wasserstoffbefüllstationen. Das System gewährleistet eine präzise und zuverlässige Mengenerfassung, ideal für die Befüllung von H2-Trailern und MEGCs. Durch die Erfüllung aller gesetzlichen und eichrechtlichen Anforderungen wird GH2 SOURCE zum unverzichtbaren Baustein moderner Infrastrukturen.
Warum die eichrechtliche Zulassung von GH2 SOURCE den entscheidenden Unterschied macht:
Exzellenz für Betreiber (Anlagenbesitzer & Infrastrukturbetreiber)
- Rechtssichere Abrechnung: Mit GH2 SOURCE erfüllen Sie das Mess- und Eichgesetz (MessEG) lückenlos. Dies ist die zwingende Voraussetzung, um Wasserstoff kommerziell an Dritte zu verkaufen und schützt Sie vor rechtlichen Konsequenzen.
- Maximale Wirtschaftlichkeit: Hochpräzise Messungen minimieren „unklare Verluste“ zwischen Erzeugung und Abgabe. Bei den aktuellen Marktpreisen für Wasserstoff schlägt jedes Kilogramm direkt in Ihrer Bilanz zu Buche.
- Einfache Integration & Skalierbarkeit: Dank der robusten Konstruktion lässt sich das System leicht in bestehende Anlagen integrieren und ist sofort bereit für den kommerziellen Roll-out Ihrer Infrastruktur.
Vertrauen für Kunden (Logistiker & Trailer-Flotten)
- Transparenz nach dem „Zapfsäulen-Prinzip“: Ihre Kunden haben die Gewissheit, dass sie nur das bezahlen, was tatsächlich geliefert wurde. Ein zertifizierter Beleg schafft eine professionelle Geschäftsgrundlage und verhindert Reklamationen.
- Optimale Auslastung: Die präzise Erfassung der Füllmenge ermöglicht es Trailer-Betreibern, ihre Kapazitäten (z. B. bei MEGCs) bis an das technisch zulässige Limit auszunutzen, ohne Sicherheitsmargen durch Messunsicherheiten lassen zu müssen.
- Nachweis für Nachhaltigkeit: Präzise Daten sind das Fundament für die Zertifizierung von CO2-Einsparungen. Kunden benötigen exakte Mengenwerte, um ihre eigenen Dekarbonisierungsziele und Förderbedingungen nachzuweisen.
Fazit:
GH2 SOURCE ist nicht nur ein technisches Messsystem, sondern ein wirtschaftlicher Enabler. Es wandelt technische Daten in belastbare, abrechnungsfähige Werte um und sichert so die Rentabilität Ihrer Wasserstoff-Infrastruktur.
Technischer Vergleich: GH2 SOURCE vs. Druck-Differenz-Methode
In der Praxis wird oft noch die „Druck- und Temperatur-Methode (P/T-Messung)“ (Berechnung der Menge über Druck und Temperatur im Behälter) genutzt. Hier sehen Sie, warum GH2 SOURCE (basierend auf moderner Durchflussmessung) die bessere Wahl für den kommerziellen Betrieb ist:
| Merkmal | Druck-Temperatur-Methode (P/T-Messung) | GH2 SOURCE (Massendurchfluss) |
| Messprinzip | Indirekte Berechnung (P, T, Z-Faktor) | Direkte Massenstrommessung |
| Präzision | Fehleranfällig (4 – 8 % Abweichung) | Höchste Präzision (< 1,5 % Fehler) |
| Eichfähigkeit | In der Regel nicht eichfähig | Vollständig eichrechtskonform |
| Einflussfaktoren | Stark abhängig von Umgebungstemperatur und Gaszusammensetzung | Unabhängig von Druck- und Temperaturschwankungen |
| Abrechnung | Nur für internen Gebrauch geeignet | Basis für kommerziellen Verkauf |
| Zeitaufwand | Benötigt Beruhigungszeit für Temperatur | Echtzeit-Messung während des Befüllens |
Herausforderungen bei der H₂-Trailerbefüllung direkt an der Quelle
Die H₂-Trailerbefüllung direkt an der Quelle stellt hohe Anforderungen an Messtechnik und Regulatorik. Eine präzise und normkonforme Auslegung ist entscheidend für einen sicheren und wirtschaftlichen Betrieb.
- Druck seitens der Behörden: Verkauf von Wasserstoff erfordert eichrechtskonforme Messung
- Mobile Trailer – Messlösung hat hier keine Zulassung, da es sich um eine stationäre Anlage handelt
- Tatsächliche Messbereiche an der Quelle, die im Laufe einer Trailer-Befüllung erreicht werden, sind oft nicht bekannt, daher ist die Auslegung einer passenden Messlösung eine Herausforderung
Unsere Lösung: GH2 Source
GH2 Source ist eine stationäre, eichfähige Mengenmessanlage für gasförmigen Wasserstoff an der Quelle. Sie ermöglicht rechtssichere Abrechnung beim Trailer befüllen – zuverlässig, robust und praxiserprobt.
- Messung direkt vor Ort: Die Erfassung der Wasserstoffmenge erfolgt vor Verdichtung, Speicherung oder Einspeisung und bildet damit die tatsächlich produzierte Menge als klare Referenzgröße ab – systematische Fehlerquellen werden minimiert.
- Maximale Transparenz der Produktionsdaten: Die direkte Quellmessung ermöglicht exakte Produktionsbilanzen, belastbare KPI-Auswertungen sowie eine gezielte Optimierung des Elektrolyseur-Betriebs inklusive frühzeitiger Effizienzerkennung.
- Hohe Rechtssicherheit: Eine eichfähige Ausführung gemäß MID und nationalem Eichrecht gewährleistet abrechnungssichere Mengenbestimmung, regulatorische Konformität und langfristige Investitionssicherheit.
Ihre Vorteile auf einen Blick
- Eichfähige Mengenmessung für gasförmigen Wasserstoff
- Rechtssichere Abrechnung gemäß MID / nationaler Eichvorgaben
- Modulares System für einfache Integration
- Hohe Messgenauigkeit bei wechselnden Betriebsdrücken
Typische Anwendungen
- Befüllung von Wasserstofftrailern
- Wasserstoffverkauf an Logistik- und Mobilitätskunden
„Sie wissen nicht genau, welche Füllraten über die Zeit erreicht werden, um die Messung optimal auszulegen? Wir stehen Ihnen mit Rat und Tat zur Seite. Unser TrigasDM Service unterstützt Sie bei der Inbetriebnahme mit den ersten Testmessungen. Und ggf. tauschen wir Ihren Sensor aus, wenn die geschätzten Füllraten doch nicht optimal sind. Wir gehen erst, wenn Ihre Lösung voll funktionsfähig eingerichtet ist.“

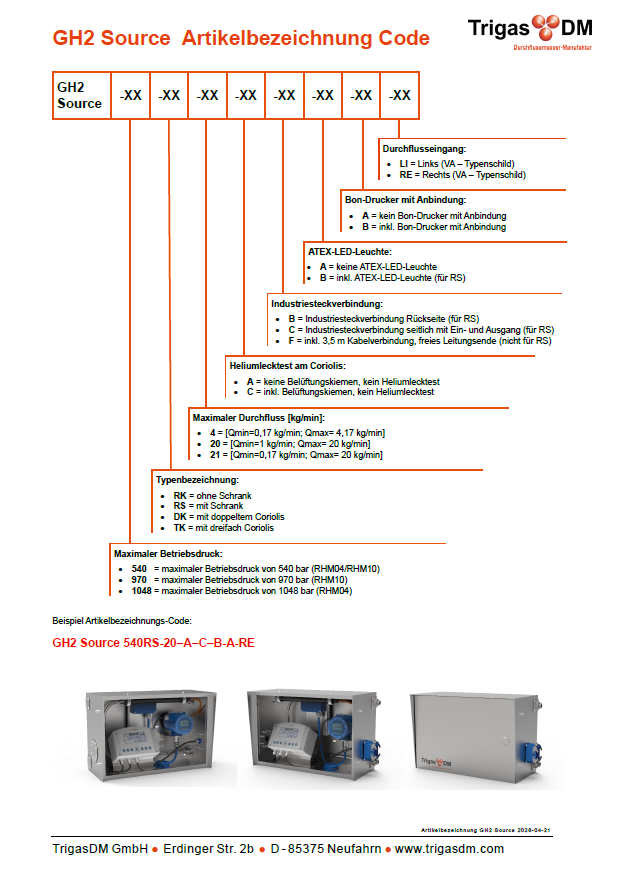

Produktcodes für die GH2 Source Mengenmesssysteme
Technische Daten für GH2 Source – Eichfähiges Wasserstoff-Messsystem
GH2 Source (RHM04)
GH2 Source (RHM10)
Standardausführung. Für verfügbare Optionen beraten wir Sie gern.
Downloads GH2 Source
Nehmen Sie Kontakt mit uns auf. Wir freuen uns.
Finden Sie hier weitere interessante Produkte zur Wasserstoff-Messung
Unser RMS Wasserstoff Referenz-Messsystem ermöglicht es, binnen weniger Stunden eine vollständige messtechnische Prüfung z.B. einer Wasserstofftankstelle durchzuführen. Die Messergebnisse unseres RMS sind die Grundlage der eichtechnischen Prüfung der Anlage oder einer Abnahmemessung. Das Messsystem zeichnet sich durch die kompakte Größe aus und ist bequem in einem PKW zu transportieren. Eine Messkampagne kann so von einer Person innerhalb von ca. 3 oder 4 Stunden durchgeführt werden.
Die kompakte Systemserie GH2+ wurde entwickelt, um hochverdichteten Wasserstoff, welcher in Trailer-Fahrzeugen transportiert wird, zu messen und nachverfolgen zu können. Die Mengenmessanlage hebt sich durch eine temperaturunabhängige Durchflussmassen-Messung von Konkurrenzsystemen ab und garantiert, dank der Zertifizierung gemäß der Mess- und Eichverordnung, hohe Genauigkeiten und eine sichere Anwendung des Systems.
GH2 Hub von TrigasDM® ist eine stationäre, eichfähige Mengenmessanlage für gasförmigen Wasserstoff, entwickelt für das Entleeren von Wasserstofftrailern an stationären Abnahmestellen und Trailerwechselstationen. Das System ermöglicht eine präzise und rechtssichere Erfassung der abgegebenen H₂-Mengen – unabhängig von wechselnden Durchflussraten. Damit bildet GH2 Hub die gesetzliche Abrechnungsgrundlage für die stationäre Wasserstoff-Abtankung in industriellen Anwendungen.
